一种家电通用图形控制界面设计专利

这篇文章是个专利文档,但是由于公司倒闭估计是用不上了,所以发出来给大家看看当做界面专利模板吧。别看花里胡哨写得很高端的样子,其实灵感来源是俄罗斯方块和倒序排列的列表。

本发明要解决的技术问题是什么?

使用智能手机图形界面对家电进行远程控制是智能家居的必要组成元素。由于家电品类丰富,不同类型的家电控制按钮不同,同种类型不同品牌或不同型号的家电控制按钮也不同,而且按钮数量差异非常大,有的只有1个按钮,有的却有几十个按钮。企业不得不为每种遥控器设计不同的图形界面,工作量非常大,如果图形控制界面差异比较大缺乏统一性,会对使用者的操作效率和美感产生负面影响。本发明是一种可灵活配置的家电图形控制界面设计,通过定制一套界面设计版式和规则,既能提升企业适配不同家电控制图形界面的设计效率,对图形界面本身的美感和使用者的操作效率也大有裨益。

详细介绍技术背景,并描述已有的与本发明最相近似的实现方案。

目前市面上有两种家电图形控制界面设计方案。

方案一

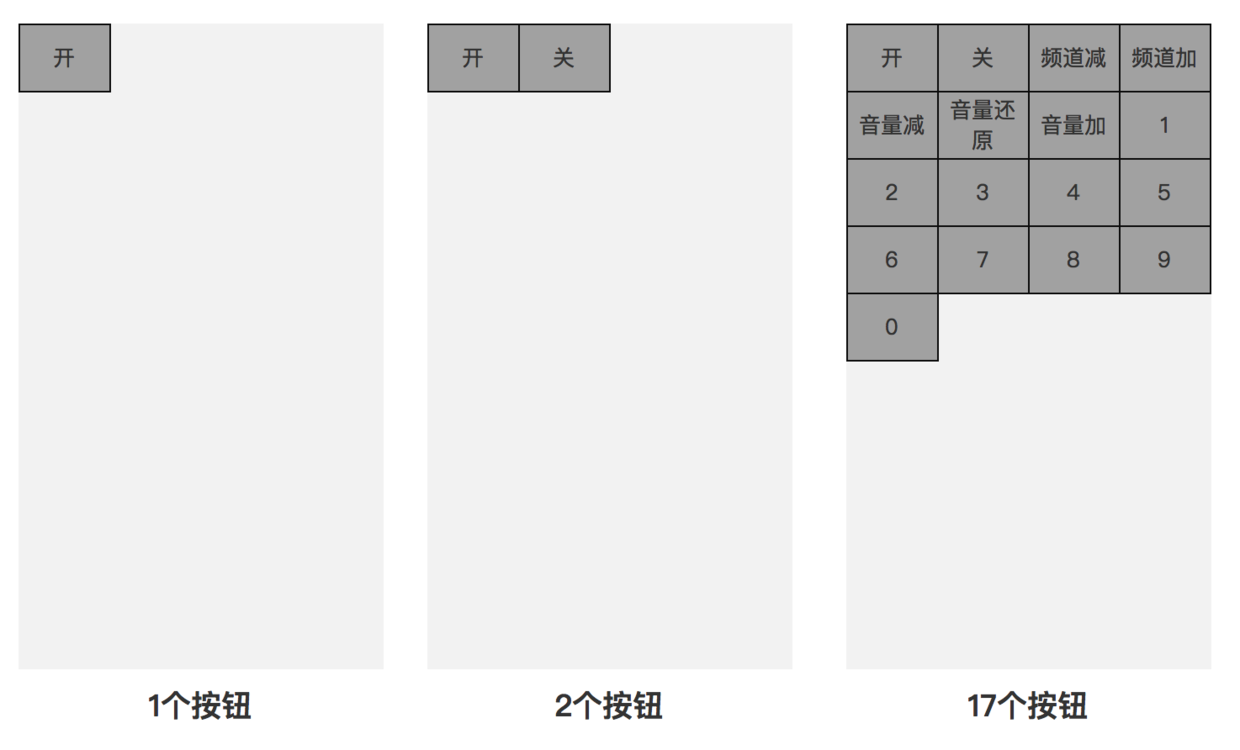

按钮从界面左上角开始排布,不同品类型号的家电如果控制按钮有多少差异,从左上角开始以此往右排布,一行按钮满了则换下一行以此类推,每个按钮大小相同。这种方案配置非常灵活,可兼容所有家电的控制。



方案一
方案一

方案二

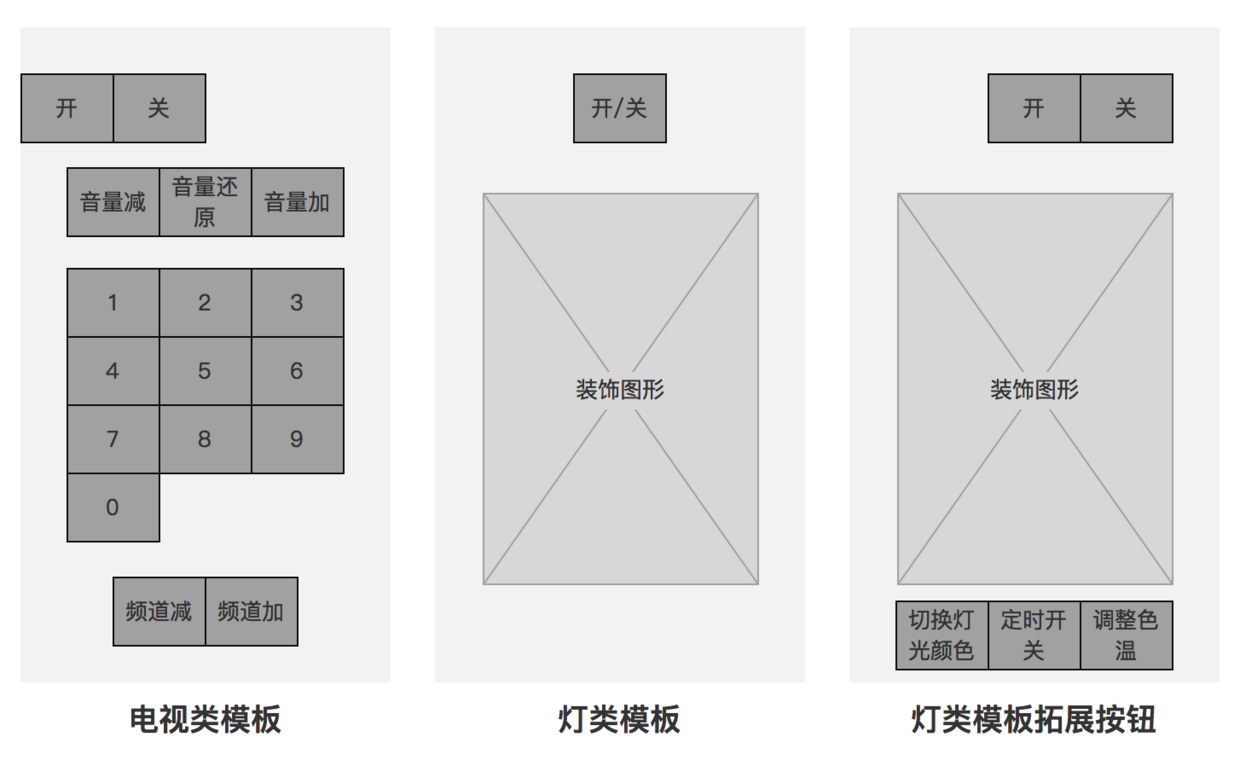

根据不同的品类设计界面模板,例如空调类控制界面模板、电视类控制界面模板、空气净化器控制界面模板等等。如果某类按钮比较少,通常在界面中央留白或添加装饰图形。同一种模板内如果因为按钮略有差异,可在界面空白处添加或减少按钮。这种方案针对不同品类的图形控制界面做了定制,使用者操作体验比较好。



方案二
方案二

现有技术的缺点是什么?针对这些缺点,说明本发明的目的。

方案一的缺点

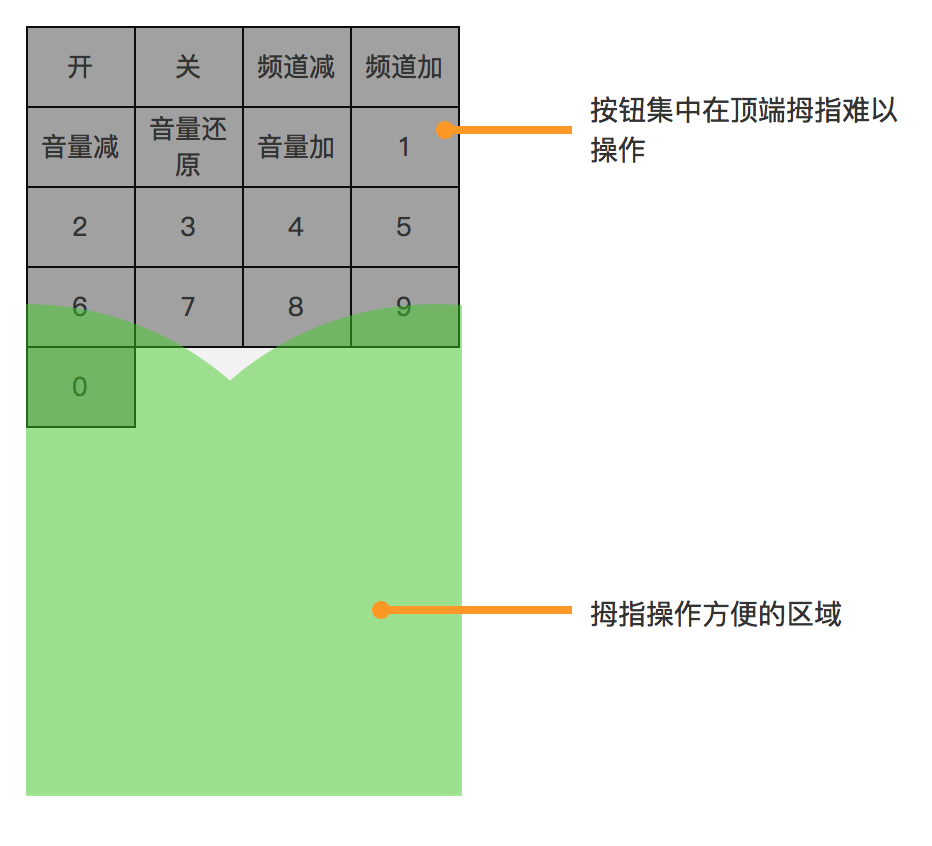

方案一虽然兼容性好,但对使用者的操作体验很不友好,手机使用者通常持握手机底部用拇指触控屏幕,屏幕下半部分操作非常方便,但方案一按钮从左上角开始排布,意味着在屏幕上半部分区域的按钮拇指很难方便的触摸到,对使用者操作带来不便。在控制按钮比较少的情况下,屏幕下半部分区域一片空白,图形界面整体美感很差。



方案一缺点
方案一缺点

方案二的缺点

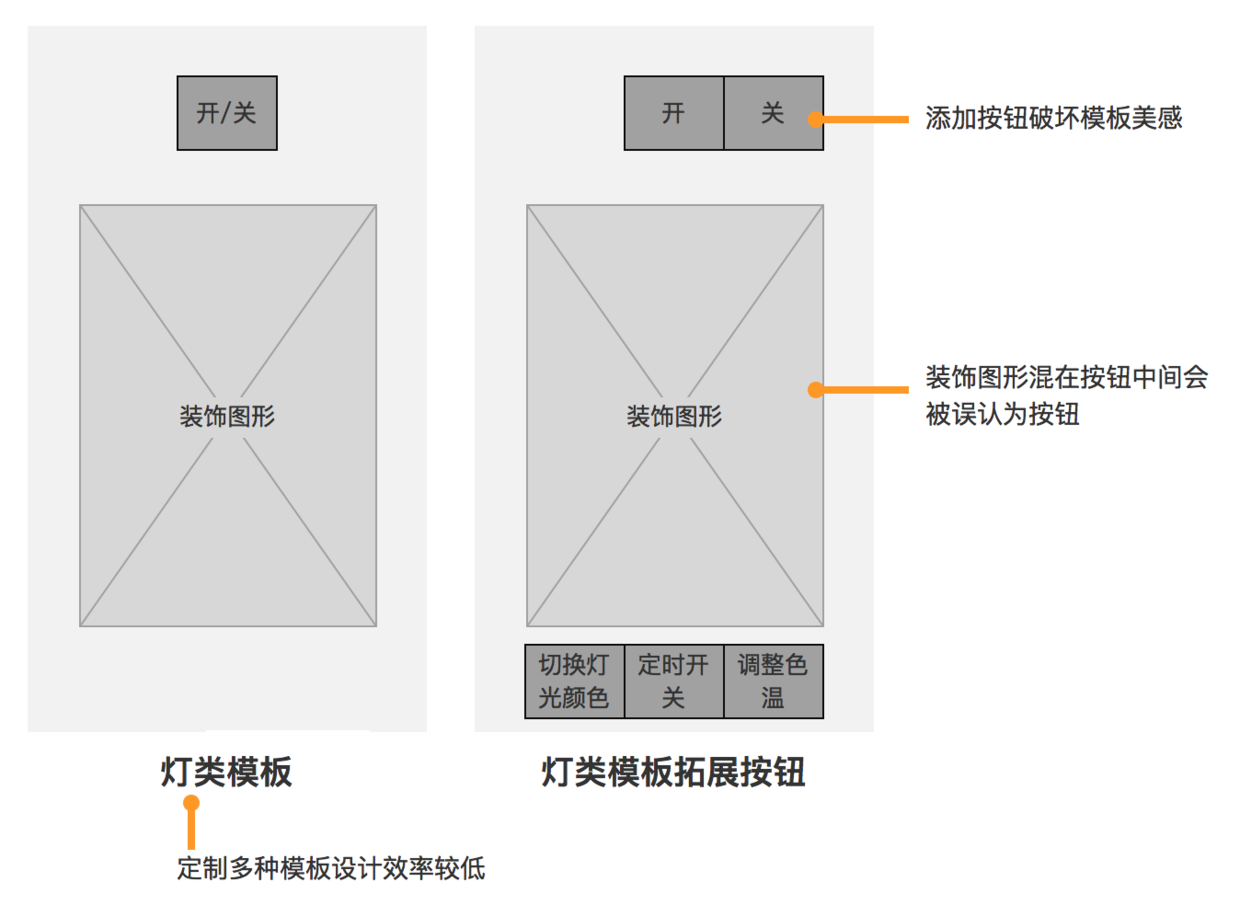

方案二针对不同的品类定制图形控制界面,虽然对使用者的操作体验很好,但设计不同品类的图形控制界面模板工作量仍然很大,对企业的设计资源消耗大。而且如果同品类不同型号的家电功能有差别,添加或减少按钮会破坏原有界面的美感。新增或减少的按钮和留白的装饰图形会对使用者操作带来一定的困惑。

方案二缺点
方案二缺点

本发明技术方案的基本内容。

本发明通过定制一套界面设计版式和规则,比现有方案更灵活、设计效率更高,操作效率和美感也更好。

本发明技术方案的详细阐述。

本发明界面设计规则有以下几条组成:
1.按钮由屏幕自下向上拓展。如果此家电只有一个控制按钮,显示在屏幕最下方。如果此家电有多个按钮,从左到右依次排布,从上向下排布,从下向上拓展空间,以此类推。
2.按钮提供整行、二分隔、三分隔、四分隔、五分隔和六分隔,共6种样式。整行按钮即1个按钮占据屏幕的横向空间,二分隔即2个按钮平分屏幕的横向空间,三分隔由3个按钮平分屏幕的横向空间,四分隔、五分隔和六分隔的样式以此类推。功能相关性比较高的按钮可根据数量采取不同的分隔样式。

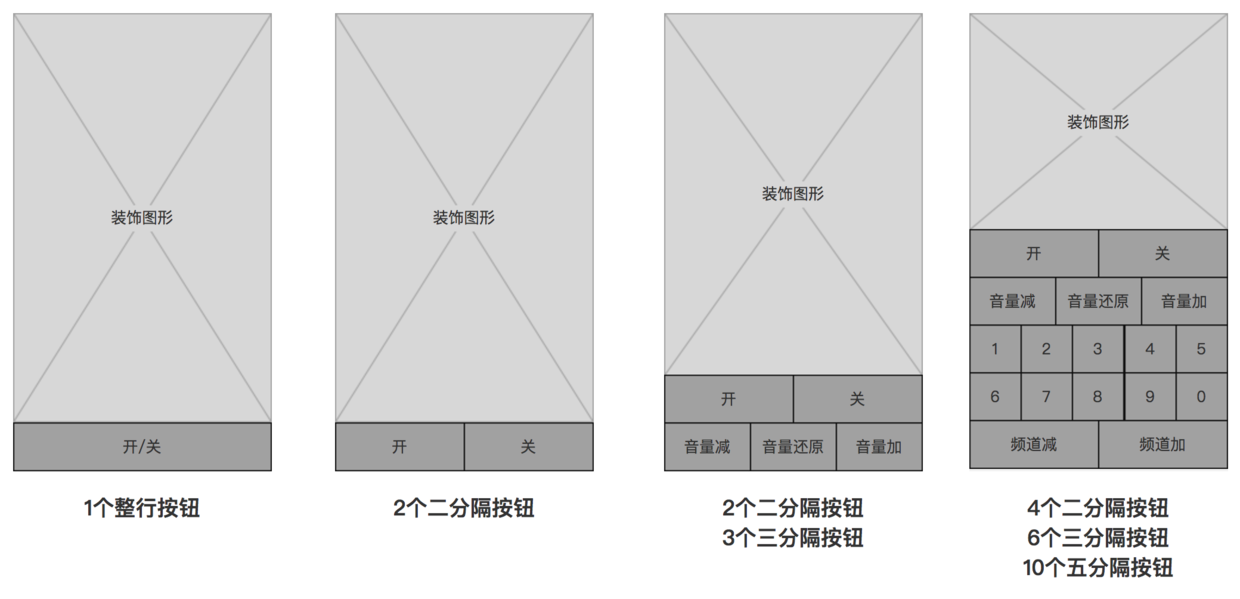

本发明方案示例
本发明方案示例

本发明优势说明如下:
1.操作效率高。按钮从屏幕自下向上拓展,即保持了配置灵活的优势,按钮较少的情况下,按钮在屏幕最下方,可使用整行样式独占横向空间,拇指能轻松触摸到,误操作率低,操作简便。
2.界面美观无干扰。按钮集中在屏幕下方。在空白区域填充颜色或装饰图形,由于按钮和空白区域有明显的分割,使用者不会误以为装饰图形是按钮,对使用者没有干扰。按钮数量不同,灵活使用6种按钮样式不会让空白区域出现凹凸缺口,图形界面美观。
3.设计效率高。根据本方案的两条规则,不同的按钮数量的家电图形控制界面可直接灵活配置,无需分配制作模板,无需专业的设计人员,设计效率高。

本发明的关键点和欲保护点是什么?

按钮从下至上排版,6种按钮样式。灵活组合。
